A-B-C-Darium der Küstenfestungen :) bis 1918

In Dakar konnten die Küstenbatterien maßgeblich einen Landungsversuch der Briten und Freien Franzosen 1940 im September verhindern helfen,
24cm Schiffsgeschütze Model 1902 und 15,5cm sowie weitere kleinere Kaliber.

gerade zufällig gefunden: die angeblich einzige erhaltene wilhelminische Küstenbatterie aus dem Ersten Weltkrieg, kurioserweise nicht auf heutigem deutschen Territorium - die "Batterie Aachen". Wie so eine Küstenbatterie funktioniert, zeigt eine ca 4minütige Animation:

dekumatland schrieb:

eine ca 4minütige Animation

Zum Vergrößern anklicken....

und prinzipiell veranschaulicht diese die Bau- & Funktionsweise aller wilhelminischen Küstenbatterien, seien sie einzeln aufgestellt (wie die entfernteren Batterien des Kieler Festungsbereichs oder auf Sylt), seien sie im Verbund einer Küstenfestung (Borkum, Wilhelmshaven/Wangerooge, Swinemünde, Pillau, Danzig)
Eine kleine Kritik habe ich an der Visualisierung: die Bunker"dächer" sind zu eckig geraten. Die Pläne und Fotografien der IMKK Akten zeigen an den Kanten abgerundete Bunkerdächer; an diesem Merkmal lassen sich die Bunkerdecken der Batterie Haardt (Borkum) zeitlich einordnen.

dekumatland schrieb:

und prinzipiell veranschaulicht diese die Bau- & Funktionsweise aller wilhelminischen Küstenbatterien,

Zum Vergrößern anklicken....

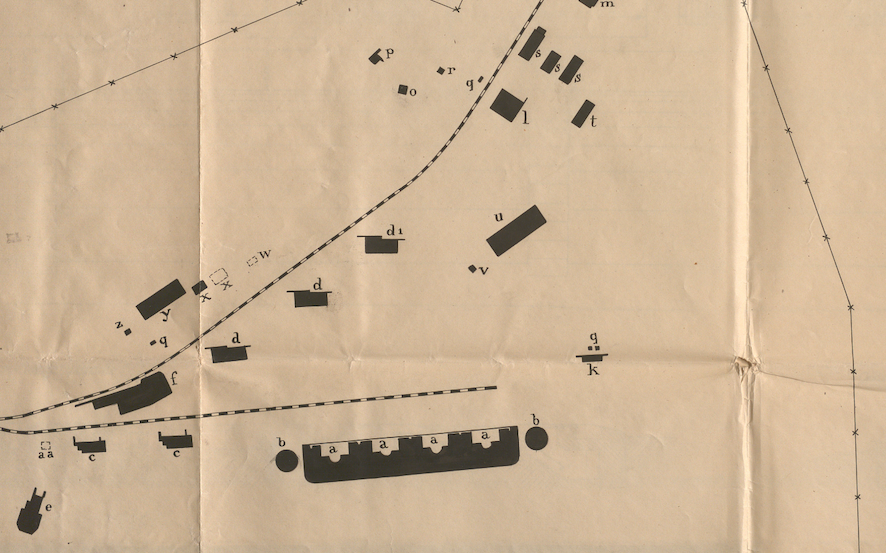

zm Vergleich mit der Batterie Aachen hier drei Ausschnitte aus IMKK Kartenmaterial zur Festung Borkum, Strandbatterie:

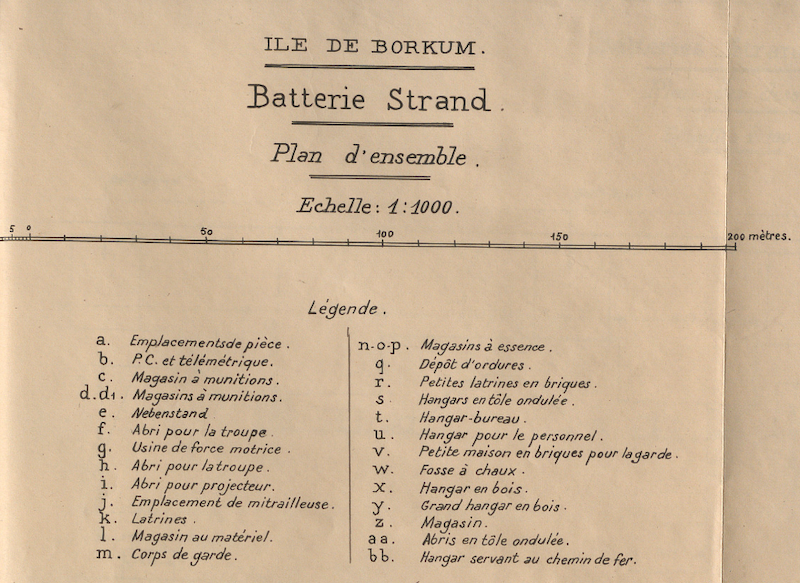

oben die Auflistung aller Bestandteile der Strandbatterie ausgenommen die Bahnlinien (die leicht erkennbar sind). Buchstabe a markiert die Stellungen der vier Geschütze, sie befinden sich wie in der Batterie Aachen integriert in einen massiven "Batterieblock" aus Stahlbeton, hierbei allerdings beide nicht kasemattiert unter Panzerglocken:

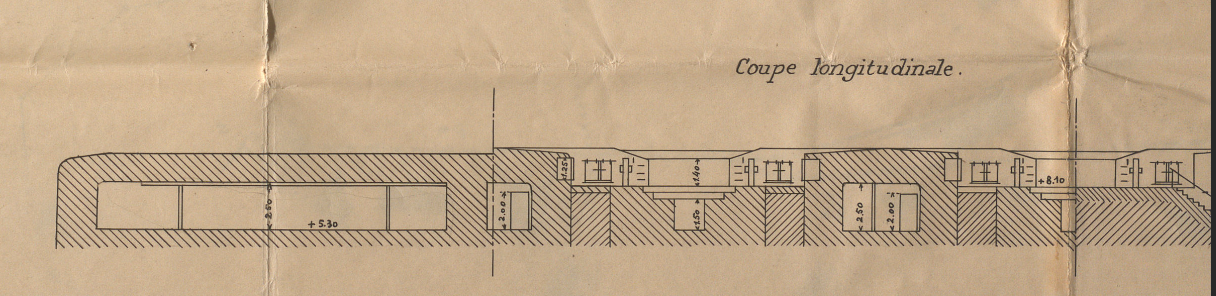

Leider ist der komplette Plan der Strandbatterie auf zwei Blättern, die ich nicht in ein Bild bekomme - der Plan oben zeigt nur ca 70% der Batterie. Unten eine Zeichnung des Batterieblocks, auch diese ist leider auf zwei Blättern, sodass ich nur die Hälfte zeigen kann:

Das ist also nur der halbe Batterieblock. Aber man sieht, dass die Struktur (eingetiefte Geschützbettungen wechseln sich mit Hohltraversen/Bunkern ab) nahezu identisch ist.
